1入8出CAT5 VGA+Audio影音延長分配器

更新時間:

產品內容

PANIO  VAE338T

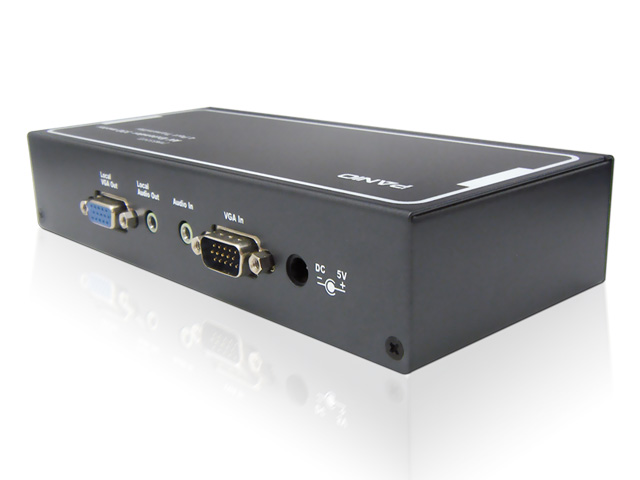

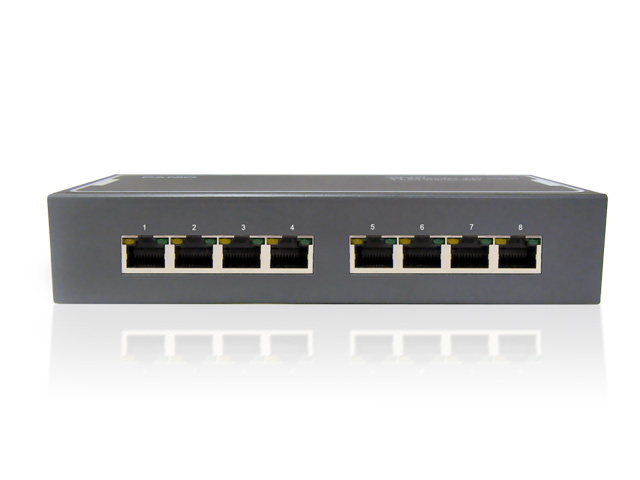

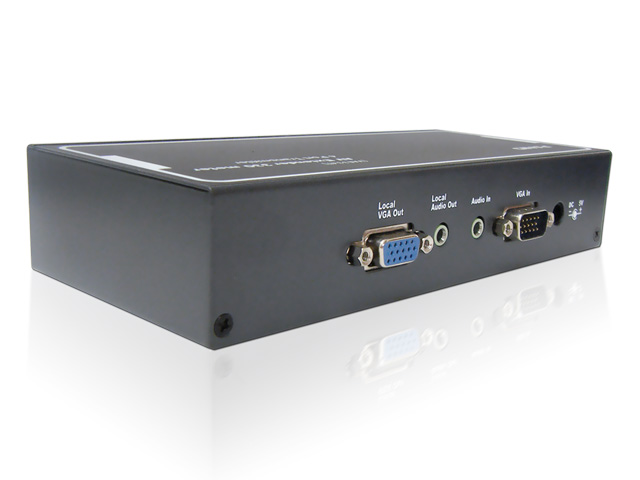

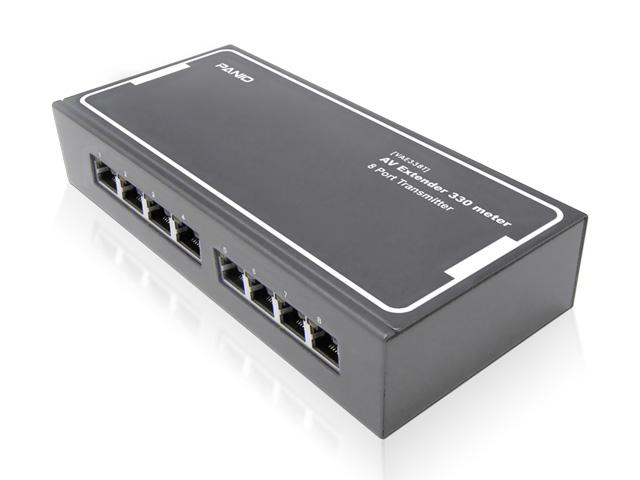

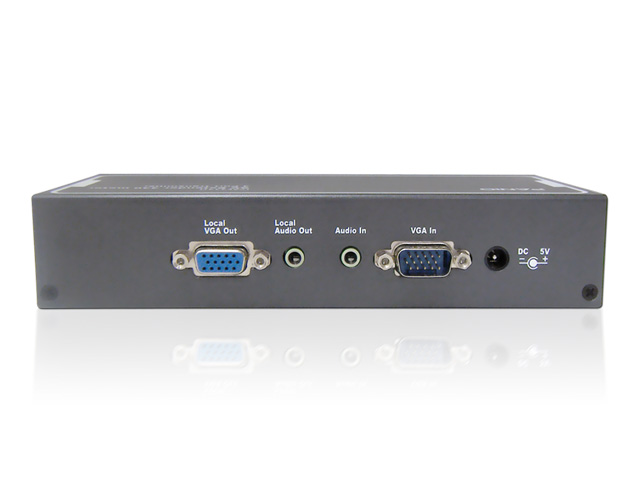

多點影音延伸,VAE338T 8埠 影音分配延長器

【VAE338T】為 8 埠的 Cat.5 影音分配延長器,近端支援一組顯示輸出,遠端支援 8 組同步顯示輸出並採用最新 Cat.5 網路線延長技術,其線材長度可達 330 公尺達到同步高解析度畫質顯示,且利於工程佈線將線材隱藏起來,經濟價值極高為廣泛使用。













影音訊號一線傳輸,安裝超簡便



VGA+Audio 透過一條 Cat.5 網路線一線搞定:影像及音源只透過一條網路線即可達到一組近端輸出以及一組遠端同步顯示輸出 ,有別於一般影音延長器需分成兩條網路線來做延伸,並可透過串接擴充延長距離以及顯示數量。


PANIO延長器 它牌延長器


微調旋鈕,修正訊號衰減



它牌延長器遠端畫面會有鬼影、模糊、色彩不鮮艷等問題,PANIO延長器具備先進訊號偵測放大技術,並支援微調旋鈕,修正訊號衰減-聚焦調整、單音/立體音切換,可依不同螢幕解析度做微調,使畫面達到最佳狀態,支援最高解析可達 1920 x 1200 。



PANIO延長器輸出畫面

它牌延長器輸出畫面



支援多款顯示設備,隨插即顯示



支援 CRT 、 LCD-TV 、 PDP-TV 、 Projector 等顯示設備,純外接式硬體設計隨插即用,免安裝軟體,台灣生產製造,品質穩定。每一組顯示端都需使用一台 VAE331R 影音分配延長接收器 ( 需加購 )




特選線材,品質有保證



建議使用特選STP Cat5e網路線材,市場上網路線材品質參差不齊,可能導致訊號品質降低,產生無法讓使用者滿意的效果。



所使用之網路纜線接頭需採用568B/568B之接線方式以確保最佳傳輸品質,EIA/TIA所制定之568B雙絞線佈線規格中定義的各色線與腳位的對應關係是:(1)橙白、(2)橙、(3)綠白、(4)藍、(5)藍白、(6)綠、(7)棕白、(8)棕,如上圖所示。




產品連接示意圖






產品包裝配件



產品包裝圖

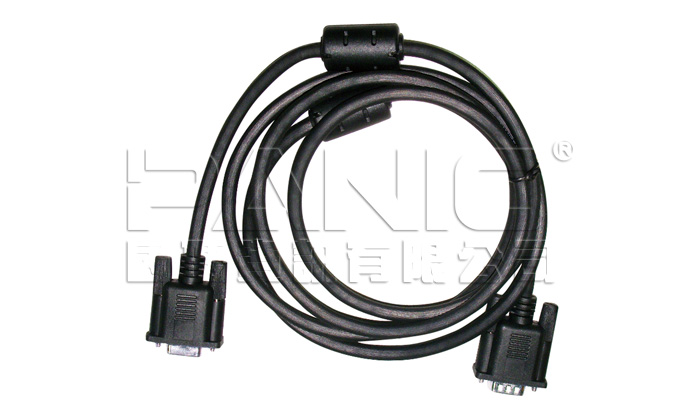

1 x VGA 電腦連接線

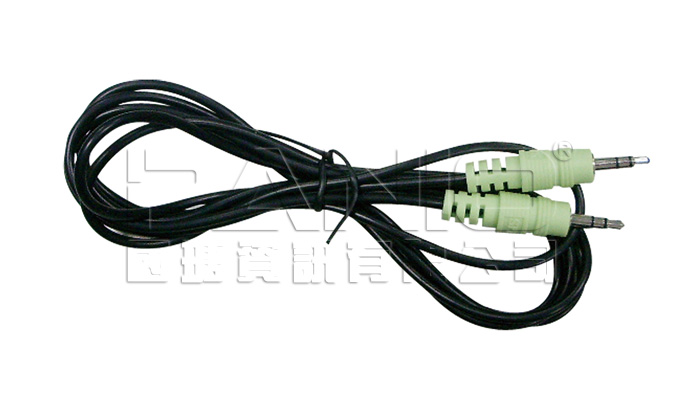

1 x 音源連接線

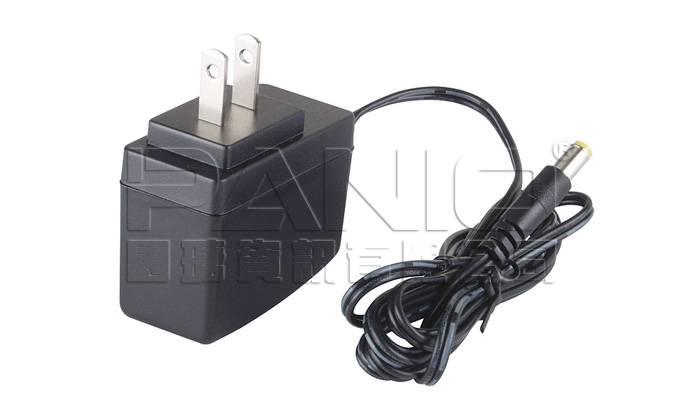

1 x DC 5V 2A變壓器

【加購品】 VAE331R VGA接收器






型號

VAE338-T 影音分配延長傳送端

VAE331-R 影音分配延長接收端

訊號輸入

影像

1 x HDB-15 公

N/A

音訊

1 x Mini Stereo Jack 公

訊號輸出

影像

1 x HDB-15 公

1 x HDB-15 公

音訊

1 x Mini Stereo Jack 母

1 x Mini Stereo Jack 母

電源連接埠

1 x AC Jack 母

1 x AC Jack 母

傳送連結埠

8 x RJ-45 母

1 x RJ-45 母

增益調整

N/A

1 x 聚焦旋鈕
1 x 單音/立體音切換鈕

頻寬

350Mhz - 3dB @ 1200V/us

150Mhz - 3dB @ 1500V/us

DDC螢幕

DDC2B(近端螢幕)

N/A

數位音效頻率

32Khz 24Bits@256fs

視訊解析度

1920 x 1200 - 75m
1600 x 1200 - 100m
1440 x 900 - 150m
1280 x 1024 - 200m
1024 x 768 - 250 m
800 x 600 - 330m

最大連線距離

330m

電源

DC 5V 2000mA

DC 5V 2000mA
